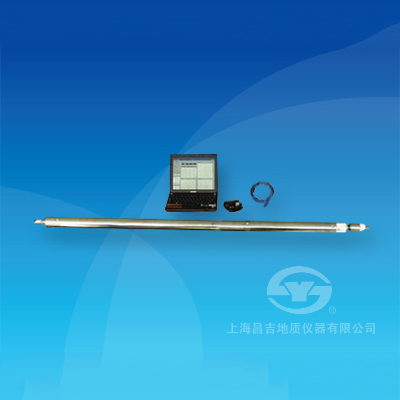

上海昌吉JTL-40FWL型无缆水平光纤陀螺测斜仪

产品介绍

产品功能介绍

JTL-40FWL型无缆水平光纤陀螺测斜仪是采用高精度光纤陀螺作为测量元件的新型测斜仪器，是针对磁性矿区及下了铁套管的钻孔内测量水平钻孔斜度和方位而专门设计的新型高精度钻孔测斜仪，适用于磁性矿区的定向孔顶角和方位角的高精度测量，广泛应用于冶金、工程、水文、油田、煤田、地质等钻孔测井领域。

一、主要技术特点

1、采用高精度的光纤陀螺作为方位角测量元件，体积小、寿命长、抗冲击和振动能力强、零点漂移小，是磁性矿区和下了铁套管的钻孔中测量方位角最理想的定向传感器。
2、采用高精度的双轴倾角传感器作为顶角的测量器件，经24位AD采样、数据处理后得到顶角数据。
3、配有专用软件可显示和打印钻孔测斜数据表、绘制钻孔平面、剖面、侧面投影图以及空间轨迹图；计算机地面数据处理、保存并做出平面投影和三维轨迹图。

二、主要技术指标和参数

1、测量范围
顶角：                              +60°～-60°；
方位角：                           0°～360°；
2、测量精度
顶角测量误差：                ±0.1°；
方位角测量误差：            ±0.3°(顶角变化 ＜±10°、方位角变化＜±30°)；
3、方位漂移：                 ±0.3° /h；
4、测量深度：                  1200m ( 温度< 60℃)；
5、测量时间：                  > 5 h（充满电量后连续）；
6、测量方式：                  定点测量；
7、充电电源：                  AC100V～AC240V，50Hz；
8、电池：                         4芯锂电池；
9、环境温度：                -10℃～60℃；
10、测量探管外形尺寸:   &pHi;40㎜×1800mm。
