上海昌吉KXZ-2型水平数字测斜仪

产品介绍

产品功能介绍

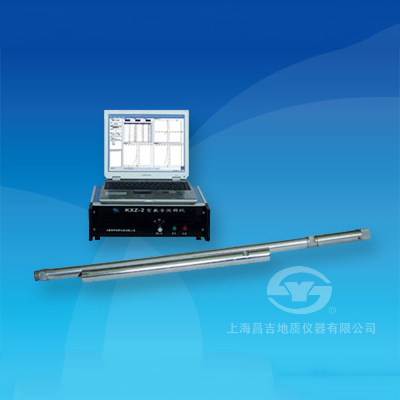

KXZ-2型水平数字测斜仪是专为测量水平和定向钻孔的倾斜角和方向而研制的新型测斜装置，可广泛应用于矿业、水利、铁道、建设等部门的地质工程、施工、检测中非磁性岩层中的水平和定向孔测量。

一、主要技术特点

1、采用高性能传感器测量与数字信号处理技术相结合，测量结果精度高、稳定性好。
2、井下仪器与地面控制单元采用数据编码长线传输技术、电缆传输数据准确可靠。
3、笔记本电脑显示清晰、直观的测量数据及平面、剖面、侧面投影图，并可存储测量数据，用于室内回放和作进一步的研究分析。
4、连接彩色喷墨打印机可打印A4版面测斜数据、平面、剖面、侧面投影图及空间轨迹图。

二、主要技术指标和参数

1、测斜深度：                        ≤1200米
2、顶角测量范围：         　    (-60～60)°，误差为±0.1°；
方位角测量范围：      　         (0～360)°，误差为±1.5°；
工具面向角测量范围：   　     (0~360)°， 误差为±2.0°(备选参数)；
3、测量方式：             　        定点测量，测点深度间隔及测点数任意确定；
4、工作电源：            　         AC220V/50Hz；
5、地面控制单元工作环境：   温度：-10°C～50°C；相对湿度：≤85%；
6、测斜探管工作环境：          温度：0°C～55°C；耐压：≤15MPa
7、地面控制单元：                 外型尺寸：385㎜×300㎜×240㎜ ；重量：8kg；
8、测斜探管外型尺寸：     　 &pHi;40㎜×1600mm； 重量：7kg；
9、记录方式：             　       实时记录日期、时间，打印测量结果。
