上海昌吉JJC-1EG型灌注桩孔径检测系统(工控机型)

产品介绍

产品功能介绍

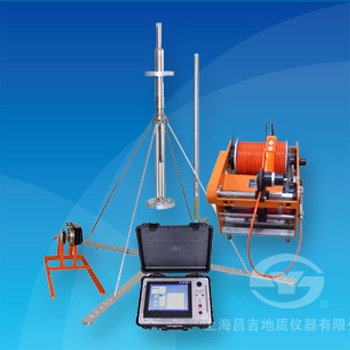

JJC-1EG型灌注桩孔径检测系统（工控机型）是为钻孔灌注桩的成孔质量检测而开发的专用设备。它经历了JJC-1A、JJC-1B、JJC-1C、JJC-1D四代的发展，充分考虑施工现场的工作环境及施工要求，操作简单实用，测量精度进一步得到提升，完全适合灌注桩成孔检测的要求。本系统由JJC-1EG型地面控制箱、JJY-6型井径/井斜测量探管、JNC-2型沉渣/井斜测量探管、JC-100型自动排缆绞车及井口滑轮等部分组合而成。


一、主要技术特点

1、井下测量探管完全数字化；
2、井下探管采用全不锈钢材质；
3、自动排缆绞车；
4、井径/井斜和沉渣/井斜探管合二为一方便测量；
5、井径测量误差减小至5毫米；
6、由工控机等组成地面控制箱，不需再配置笔记本电脑，操作方便，抗干扰能力强。
7、操作软件适合WIN XP/WIN VISTA/WIN 7操作系统；
8、是已被广泛应用、深受用户欢迎的JJC-1D灌注桩孔径检测系统的更新换代产品，可大大提高工程检测工作的效率和质量。


二、主要技术指标和参数

1、孔径测量范围：     Ф500mm～Ф1600mm（可订制Ф2000mm、Ф2500mm测量范围）。
2、孔径测量误差：     ≤±5mm。
3、垂直度检测范围：  0°～10°；测量误差 ≤±0.1°。电阻率测量误差≤5%。
4、沉渣厚度检测：      井下探管直径Ф40mm；电极间距20mm±0.5mm；
5、绞车指标：
电缆长度(深度)：         100m （可根据用户配置）；
电缆拉力：                   ≥0.35t（拉断力 0.65t）；
绞车速度：                   10m/min；
绞车重量：                   50kg；
电机功率：                   550W；
体积：                          600mm×450mm×350mm，手摇高度600mm（长×宽×高）；
排缆方式：                   自动排缆。
6、工作温度：
      测量探管                0℃～50℃；
      地面仪器               -10℃～45℃。
7、相对湿度：           ＜85%。
8、整机工作电源：     AC(220V±10%)、50Hz。
