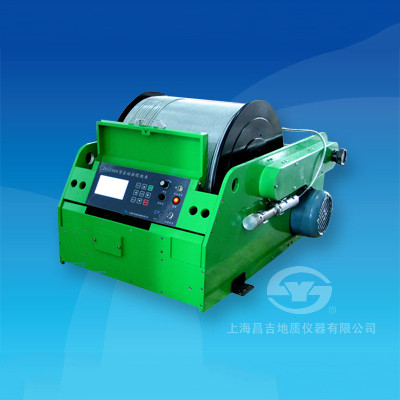

上海昌吉JC-2000型自动排缆绞车

产品介绍

产品功能介绍

JC-2000型自动排缆绞车是根据野外钻孔测井实际工作需要研制的专用绞车。本绞车采用单片机控制技术、液晶显示屏显示方式、集成智能控制操作软件，为机电一体化设计的自动排缆绞车。本绞车具有自动排缆、提升和下放测井探管的能力；具有自动/手动、恒速控制、点测/连测、深度自动校正、电缆拉力显示和超限报警等各项功能。本绞车的技术指标和使用功能符合中华人民共和国地质矿产行业标准DZ/T 0196.8-1997 测井仪通用技术条件 《测井绞车和控制器》规定的要求，适用于地质、冶金、煤田、油田、工程等钻孔各类参数井下探管的测井，特别在井深2000米时更具优越性。

一、主要技术特点

1、具有自动排缆功能，通过机件的精密组合能获得满意的自动排缆效果。
2、采用单片机控制技术，实时信息全面，技术指标先进，恒速控制达到“DZ/T 0196.8-1997”Ａ级标准。
3、电缆的下放和提升具有自动/手动、恒速控制、点测/连测、深度校正等功能。
4、具有突然断电的自动刹车的功能，而且在断电后手摇提升时，采用正向摇动上升、反向自动刹车装置，安全可靠。
5、具有运行过程中拉力超限自动停车保护功能，确保井下探管和本仪器的安全性。

二、主要技术指标和参数

1、速度范围：   0 m/min～30 m/min；
2、深度范围：   0 m～2000 m；
3、控制方式：   集成智能控制面板；
4、恒速范围：   0.5 m/min ～20 m/min，误差±5%；
5、显示范围：    0m～9999.99 m，误差≤±0.4‰；
6、控制方式：   自动、手动、校验；
7、控制方向：   上升、下降；
8、测量方式：   点测、连续；
9、电缆规格：   2000米凯装电缆；
10、工作温度： -10 ℃～70 ℃；
11、工作电源：  AC(220±10%)V，50Hz；
12、电机功率：  1500W；
13、净重量：      140kg（不含电缆）；
14、总重量：      310kg（含电缆）；
15、体积：          1020mm×700mm×550mm（长×宽×高）。
