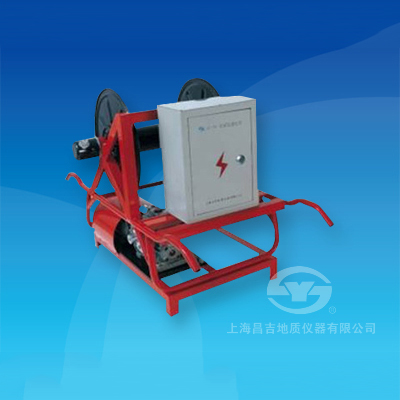

上海昌吉JC-2A型无级变速绞车

产品介绍

产品功能介绍

JC-2A型无级变速绞车是在物探、水文、煤田测井作业中，完成提升和下降测井仪器和电缆任务的轻便专用设备，可广泛应用于各类测井仪器中。

一、主要技术特点

1、本绞车在使用WTQEF七芯电缆（&pHi;11.3 mm）时，可用于250 m以内的浅井作业；在使用YHK-4铠装四芯电缆（&pHi;4.76 mm）时，可用于1500 m以内的深井作业。
2、本绞车使用机械链条传动，结构紧凑，使用变频器控制电机转速，实现无级调速。
3、本绞车集电环采用四芯输出，可用于多种测井技术数据的检测与传输。
4、本绞车主要由机架、滚筒、电机、减速器、控制箱等部分组成，具有体积小，重量轻，操作方便等特点。

二、主要技术指标和参数

1、最大测井深度：                WTQEF七芯橡皮电缆&pHi;11.3 mm 时，250m；
                                               YHK-4铠装四芯电缆Φ4.76 mm 时，1500m；
2、最大提升能力：                100kg；
3、最高提升速度：               1500 m/h；
4、电机调速范围：               (0～1400)r/min；
5、滚筒直径：                      112 mm；
6、配用电缆（用户另配）： WTQEF七芯橡皮电缆 Φ11.3 mm；
                                              YHK-4铠装四芯电缆Φ4.76 mm；
7、配用电机：                      三相异步电机 转速1400r/min 功率1100w；
8、配用减速器：                   模数：2.5   减速比：40：1
9、传动链条节距:                  13mm；
10、外形尺寸：                    125cm × 67cm × 75cm；
11、工作电源：                    AC220V±10%，50Hz；
12、绞车自重：                    85kg(不带电缆)。
